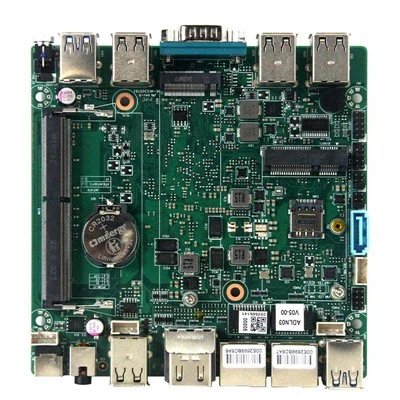

-لوحة أم صناعية عالية الأداء لمعالجات Intel® Core™ من الجيل الثاني عشر والثالث عشر
تدعم هذه اللوحة الأم الصناعية المدمجة مقاس 120 × 120 مم معالجات Intel® من الجيل الثاني عشر Alder Lake والجيل الثالث عشر من Raptor Lake U/P/H (i3/i5/i7)، مما يوفر أداء حاسوبي قوي مع استهلاك منخفض للطاقة. ويتميز بذاكرة DDR -قناة واحدة4 3200 ميجاهرتز تصل سعتها إلى 32 جيجابايت، وتخزين PCIe x4 M.2 وSATA، ورسومات Intel® UHD مدمجة مع دعم شاشات العرض المتعددة (VGA/DP، وHDMI 2.0، والنوع الاختياري-C، حتى 4K@60 هرتز).
بفضل شبكة Gigabit LAN المزدوجة، وواجهات USB وCOM الغنية، وتوسعة Mini{0}}PCIe لشبكة WiFi/4G، والمراقبة، ودعم TPM 2.0، ومدخل طاقة تيار مستمر واسع (12 فولت / -19 فولت)، تم تصميم اللوحة للتحكم الصناعي، والأنظمة المدمجة، وحوسبة الحافة، وتطبيقات المعدات الذكية.
معلمة المواصفات
|
المعالج |
وحدة المعالجة المركزية |
بحيرة ألدر-U/P/H المركز الثاني عشر /Raptor Lake-U/P/H المركز الثالث عشر i3/i5/i7 وحدة المعالجة المركزية |
|
شرائح |
إنتل® |
|
|
البيوس |
AMI 32 ميجابت، يدعم التشغيل بدون أقراص، وتنشيط الشبكة-، والطاقة-عند بدء التشغيل، ووظيفة المراقبة، وما إلى ذلك. |
|
|
ذاكرة |
سعة |
1* فتحة SODIMM، تدعم ذاكرة DDR4-قناة واحدة بسرعة 3200 ميجاهرتز، بسعة قصوى تبلغ 32 جيجابايت |
|
تخزين |
واجهة M.2 واجهة ساتا |
1* فتحة M.2 Key-M PCIE X4 2280 (محركات الأقراص الصلبة M.2 PCIE وSTAT قابلة للتكيف ذاتيًا) 1* واجهة SATA 3.0 ذات 7 سنون للقرص الصلب، مع معدل نقل يصل إلى 6 جيجابت في الثانية |
|
عرض |
يصدّر |
بطاقة رسومات Intel® UHD Graphics Core مدمجة 1 * واجهة VGA أو واجهة DP (يمكن تمديد الدبابيس المخصصة المحجوزة على VGA عن طريق الخيوط، ويدعم DP 4K 60 هرتز)، 1 * واجهة HDMI 2.0 (تدعم 4k 60 هرتز) 1×VGA 2×8Pin 1* واجهة عرض من النوع -C، تدعم دقة 4K عند 60 هرتز يدعم شاشة VGA أو DP وHDMI المتزامنة/غير المتزامنة |
|
شبكة |
رقاقة سيم |
2* بطاقة شبكة Realtek RTL8111H Gigabit (يتوفر خيار شبكة واحد)، يدعم تنبيه الشبكة -up/PXE |
|
I/O |
صوتي اتش دي ام اي في جي إيه يو إس بي لان صوتي كوم يو إس بي 3.0 يُحوّل مصباح طيار كومس |
وحدة تحكم صوت مدمجة-في قناة ALC897 7.1-عالية الدقة-، تدعم مخرج MIC/Line-، ومضخم طاقة (قنوات مزدوجة 2 أوم 5 وات) 1 * واجهة عرض HDMI، تدعم 4K 60 هرتز 1 * واجهة عرض VGA (اختر إما واجهة VGA أو واجهة 4K 60 هرتز DP؛ الافتراضي هو واجهة VGA) 2* واجهات USB 2.0 (دعم اختياري لواجهة النوع -C، ودعم شاشة 4K وسرعة USB 3.0) 2 * واجهات شبكة RJ-45 Gigabit (يمكن اختيار واجهة LAN2 وUSB 2.0 من أي منهما) 1* واجهة صوت 3.5 مم، تدعم كلا من Line{2}}OUT وMIC في نفس الوقت 2 * RS232 كوم (DB9) 4 * واجهات USB 3.0 1 * زر التبديل مضاءة 1 * ضوء مؤشر القرص الصلب 1 * زر مسح COMS |
|
وظائف مضمنة-. |
كوم مضخم الطاقة يو إس بي 2.0 جيبيو إدارة الصيانة الشاملة موصل الطاقة يوسع واجهة ضوء المؤشر |
2 * واجهة موصل COM (افتراضي غير مجهز، اختياري لدعم 4 RS232) 1 * واجهة مكبر كهربائي 1 * 4 دبوس 1 * موصل USB 2.0، قادر على توسيع 2 USB 2.0 وإشارات LAN 2 المشتركة. 1 * دبابيس GPIO 2 * موصل 5 دبوس 1×TPM2.0 2×6بن واجهة إمداد الطاقة للقرص الصلب 1*4Pin 1* موصل طاقة ATX ذو 4 سنون 1* فتحة PCIe صغيرة - (تدعم وحدات WIFI و4G) 1 * أزرار تبديل اللوحة الأمامية وواجهة ضوء المؤشر 2 * 5 دبوس |
|
مزود الطاقة |
مدخل |
مدعوم من مصدر طاقة 12 فولت أو -19 فولت تيار مستمر |
|
الوكالة الدولية للطاقة |
الإخراج فاصلة |
المقاطعة، إعادة تشغيل النظام فاصل زمني ثابت 255 مستوى |
|
المعلمات المادية |
مقاس |
120 ملم (طول) × 120 ملم (عرض) |
|
بيئة |
درجة حرارة رطوبة |
درجة حرارة العمل: 0 درجة ~ 50 درجة درجة حرارة التخزين: -20 ~ 70 درجة 5% ~ 90% بدون تكثيف |
|
نظام التشغيل |
إصدار |
ويندوز 10 / ويندوز 11 / لينكس |
معلومات الطلب
|
نموذج المبيعات |
يشرح |
|
AOS-N1212D |
وحدة المعالجة المركزية إنتل I3-1215U |
|
إنتل I5-1235UCPU |
|
|
وحدة المعالجة المركزية إنتل I7-1265U |
|
|
وحدة المعالجة المركزية إنتل I5-1240P |
|
|
وحدة المعالجة المركزية إنتل I5-12450H |
|
|
وحدة المعالجة المركزية إنتل I5-1340P |
|
|
وحدة المعالجة المركزية إنتل I5-1335U |
Aمجالات التطبيق
الكمبيوتر الصناعي، والكمبيوتر اللوحي الصناعي، ومحطة الخدمة الذاتية-، الكل-في-جهاز واحد، والعلاج الطبي، والعلامة الرقمية، وسجل النقد في نقاط البيع، وما إلى ذلك.
