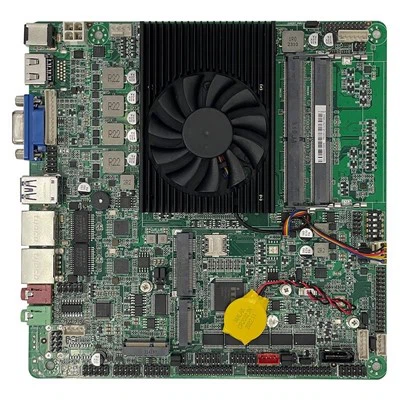

N100/N200N Series Motherboard Low Power Performance اللوحة الأم

مشروع

وصف

المعالج

intel® celeron n 100 0.8 Quad - المعالج الأساسي مع 6W TDP.

متوافق مع Intel® Alder Lake N95/N97/N200/N300/I3-N305 Series CPUS

ذاكرة

1* SODIMM SLOT ، دعم ذاكرة DDR4 3200MHz ، الحد الأقصى لدعم 16 جيجا بايت

عرض

Intelerated Intel® UHD Graphics Ultra - بطاقة الرسومات الأساسية

1* واجهة VGA (يمكن تغييرها إلى شاشة DP ، دعم 4K60Hz) ، 1* واجهة HDMI (دعم 4K60Hz) ، 1* LVDS أو EDP1 واجهة (LVDS الافتراضية) ، 1* واجهة EDP2

دعم VGA أو DP ، HDMI ، LVDS أو EDP1 ، EDP2 Synchronous / غير متزامن العرض الثلاثي

شبكة

2* Intel I226 Gigabit LAN Card (LAN الاختياري) ، دعم Wake - على - lan/pxe

تخزين

1* 7Pin SATA3.0 واجهة القرص الصلب ، معدل النقل يصل إلى 6 جيجابت في الثانية

1* 1 M.2 مفتاح - m ، دعم 2280 PCIE/SATA SSDS Adaptive

صوتي

onboard alc 897 7.1- قناة hi - fi وحدة تحكم الصوت ، دعم الميكروفون في/السطر - out ، Amplifier (2 - Ohm 5W channel)

فتحات التوسع

1* MINI - PCIE SLOT ، دعم وحدة 4G

1* M.2 Key - E (دعم wifi/Bluetooth)

Packplane I/O المنافذ

1* واجهة عرض HDMI

1* واجهة عرض VGA (اختياري كواجهة عرض DP)

2* واجهة USB3.0 (يمكن للشبكة الفردية دعم 4* USB3.0)

2* واجهة شبكة جيجابت RJ-45 (LAN2 و USB3.0 اختياريان)

1* خط الموصل (الأخضر) ، 1* موصل الميكروفون (أحمر)

1* 12V DC موصل إدخال الطاقة

بنيت - في منافذ I/O.

1* واجهة LVDS 2* 15PIN ، دعم Dual - القناة 24bit (و EDP1 ، الافتراضي)

1* واجهة EDP1 2* 15pin (و LVDs اثنان اختر واحدة ، اختيارية)

1* موصل EDP2 2* 15pin

1* شاشة توصيل إمدادات الطاقة الخلفية 1* 6pin

1* JSW1 شاشة الإضاءة الخلفية السطوع واجهة التحكم 1* 4pin

1* TPM2.0 PIN موصل ، 2* 6pin

3* USB 2.0 PIN واجهة 2* 5pin ، يمكن تمديد شبكة واحدة لدعم واجهة 5 USB2.0 ، يمكن تمديد شبكة Dual - لدعم 6 واجهة USB2.0

1* واجهة الصوت الأمامية (خط الدعم خارج وميكروفون في) 2* 5pin

1* واجهة مكبر للصوت 1* 4pin

6* com interface (COM1 ~ 2 Support RS485 ، دعم اختياري لـ 4 485 ، أو دعم اختياري لـ 2 R485 و 1 RS422)

1* واجهة LPT

1* 4pin واجهة تزويد الطاقة ATX ATX

1* واجهة إمدادات طاقة القرص الصلب

1* زر مفتاح اللوحة الأمامية وواجهة المؤشر 2* 5pin

واجهة المروحة

1*4pin موصل مروحة وحدة المعالجة المركزية ، موصل مروحة نظام 1*4Pin (يمكن دمجه مع بالارتداد الحراري الألمنيوم لصنع آلة مغلقة)

GPIO

دعم الإدخال/الإخراج 4 اتجاهين GPIO

السير

128 ميجابايت فلاش ROM

TPM

دبوس خارجي TPM2.0

هيئة مراقبة

الدعم وظيفة إعادة تعيين الأجهزة (256 مستوى ، 0 ~ 255 ثانية)

نظام التشغيل

Windows 10/Windows 11/Linux

نوع إمداد الطاقة

إمدادات الطاقة 12V DC

درجة حرارة التشغيل

60 درجة -20 درجة

درجة حرارة التخزين

-20 درجة -70 درجة

رطوبة العمل

5 ٪ - 95 ٪ الرطوبة النسبية ،

البعد

170mm × 170mm

لا.

نموذج

وحدة المعالجة المركزية

الرقم النووي

تكرار

TDP

كبش

HDMI

VGA

LVDs

EDP

LAN

USB

LPT

كوم/485

قوة

1

AOS - itxn10d - l12 ver1.0

N100

4

يصل إلى 3.4g

6W

DDR4

1

1

1

1

1

9

1

2 / 1

12V

2

AOS - itxn10d - l16 ver1.0

N100

4

يصل إلى 3.4g

6W

DDR4

1

1

1

1

1

9

1

6 / 2

12V

3

aos - itxn10d - l26 ver1.0

N100

4

يصل إلى 3.4g

6W

DDR4

1

1

1

1

2

8

1

6 / 2

12V

4

aos - itxn10d - l26 ver1.0

I3-N305

8

يصل إلى 3.8g

15W

DDR4

1

1

1

1

2

8

1

6 / 2

12V

5

aos - itxn10d - l26 ver1.0

N95

8

يصل إلى 3.4g

15W

DDR4

1

1

1

1

2

8

1

6 / 2

12V
